Manuální PWM ovládání krokových motorů STANDARD

Popis

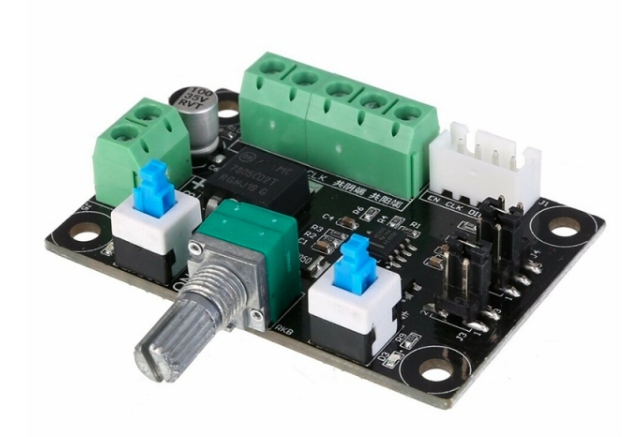

Tato elektronika od MKS OSC V1.0 pro rozpohybování krokových motorů vyžaduje zapojení s externím driverem, kde poté máte téměř neomezené možnosti nastavení, záleží pouze na použitém driveru. Ten bude spolu s nastavením na ovládání určovat jak rychlost, tak sílu Vašeho krokového motoru.

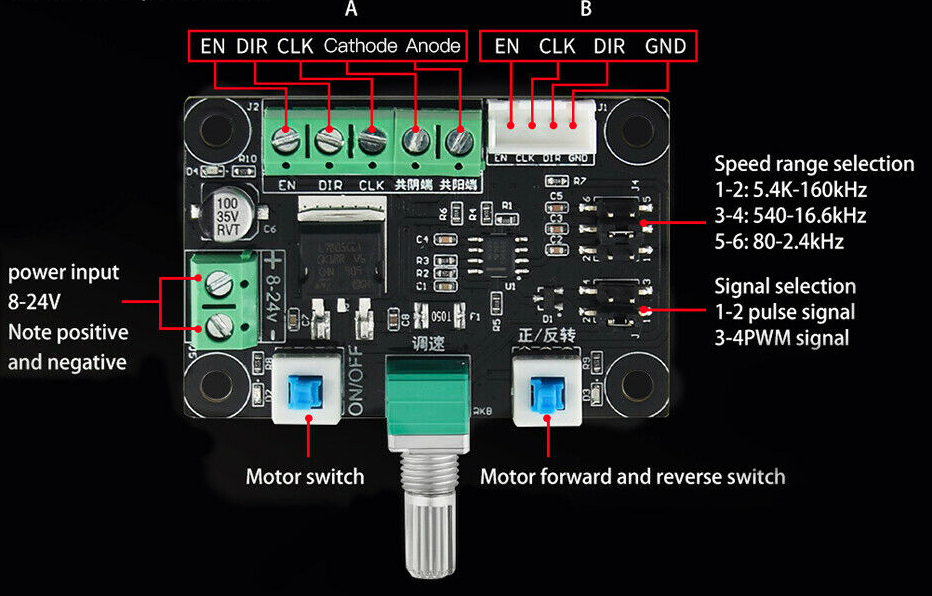

Jednoduché ovládání:

zapnoutí elektroniky a spuštění impulzů - levé tlačítko

pravé tlačítko pro pravý/levý chod

prostřední potenciometr pro nastavení rychlosti impulzů

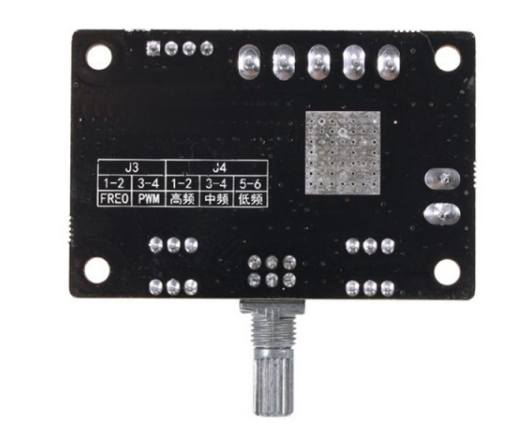

jumpery J3 pro ovládání PWM nebo FREO

jumpery J4:

1-2: max 5.4k-160khz

3-4: střed 540-16.6khz

5-6: min. 80-2.4khz

Napájení: DC 8-24V

Parametry: Popis výrobce se překládá a připravujeme video návod.

• 1.this module is a pulse generation module, supply the control signal to stepper driver.
  To control the stepper motor, it must be equipped with a drive.
  2.this simple controller + stepper motor + stepper motor + DC power supply can be composed of a simple set of control platform.
  3.the controller has high 5.4k-160khz, middle 540-16.6khz, low 80-2.4khz total of 3 kinds of low frequency signal can be used to select the jumper.
  4.can produce pulse signal, can also produce PWM signal, can choose the jumper.
  5.the frequency of measurement: PUL and common cathode end.

  Rozdílné drivery mohou mít různá označení:
  EN=ENA=FREE       Enable
  PUL=PULS=CLK     Pulse
  DIR=CW=CWW      Direction

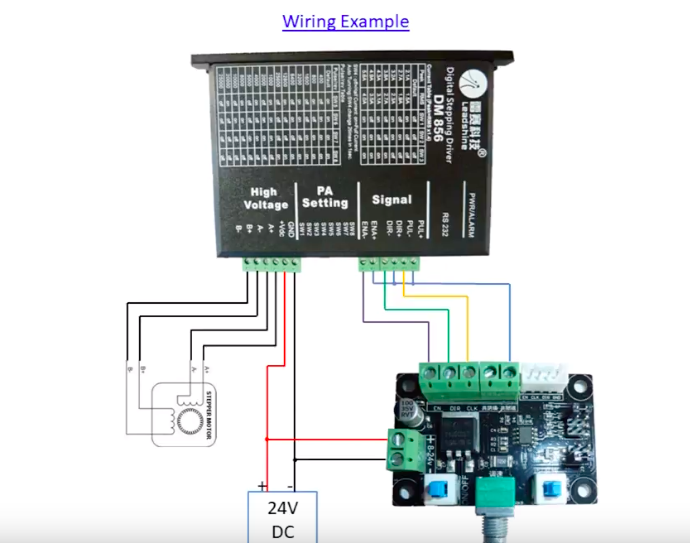

  Common anode Connection method (B)
  EN+  PUL+   DIR+ connect together to com+.
  EN- connect  EN
  PUL- connect  CLK
  DIR- connect  DIR
