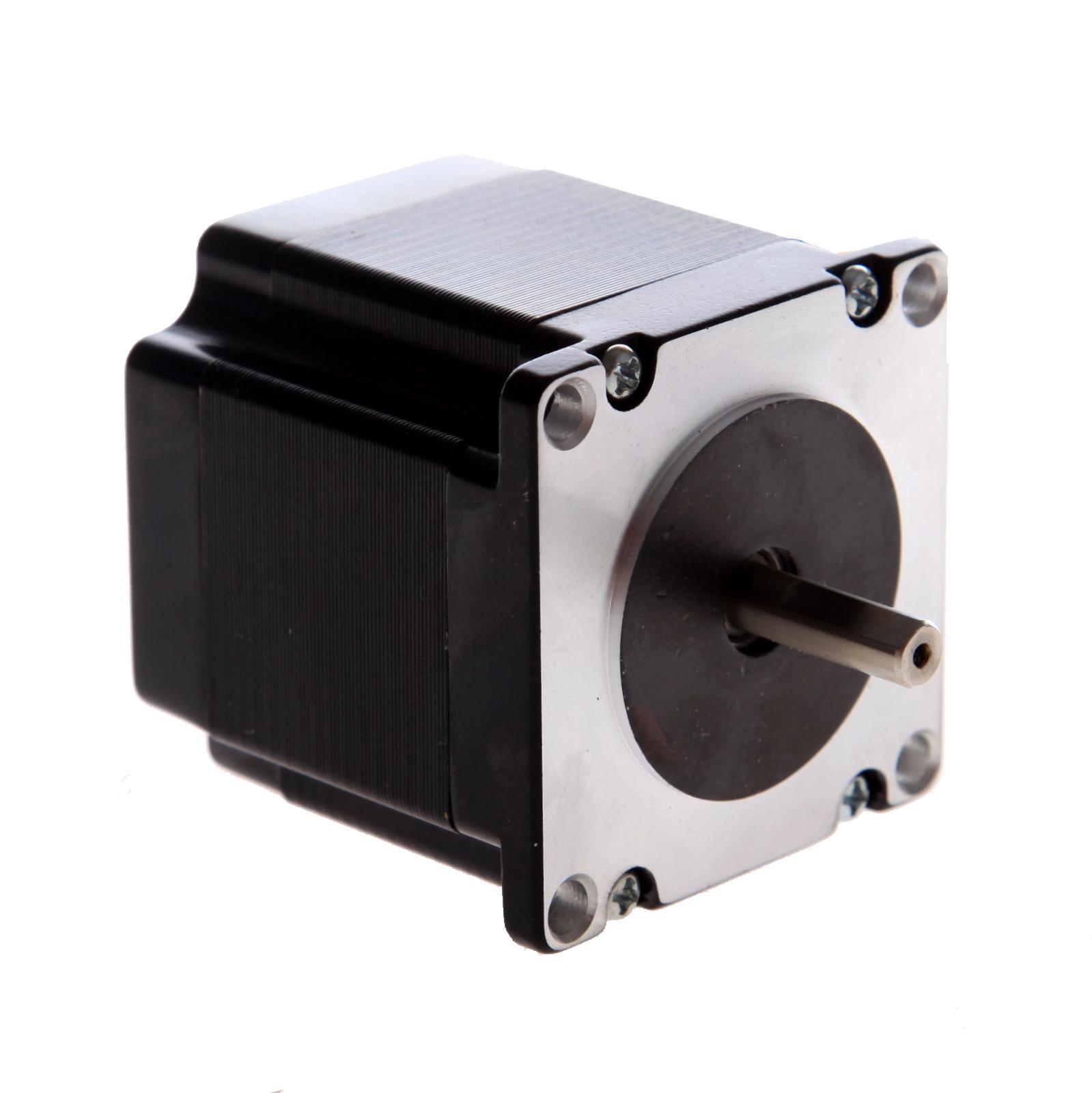

Krokový motor s přírubou Nema23, 56mm, 1,26Nm

Typ A - osa na jednu stranu. Typ B - osa na obě strany. Pokud nebude uvedeno v poznámce objednávky, odesíláme ten model, který je skladem.

Kód produktu: REPNEMA23

Záruka: 24 měs.

Dostupnost: Skladem (4)

Cena: 795,- Kč s DPH

Množství: ks Vložit do košíku

Popis

Standardní krokový motor Nema23. Instalační délka 56mm. Osa průměr 6.35mm, 1.26Nm.

Parametr Hodnota
Instalační příruba Nema23
Počet vývodů 6 resp. 8 u typu B
Definovaný proud 2.8 A
Moment 1,26 Nm
Délka motoru 56 mm
Šířka/Výška motoru 56x56 mm
Průměr osy 6,35 mm
Osy motoru na jednu nebo obě strany
Průměr instalačních otvorů 4,5 mm
Instalační rozteče 47x47 mm
Kroků na otáčku 200 Kroků / 1.8° krok
  • V případě motorů s 6 kabelovými vývody a osou na jednu stranu jsou dvě možnosti zapojení:

1. - pro větší kroutící moment (1.26N.m = 180oz-in) ale nižší maximální rychlost:

Černý:A+, Zelený:A -, Červený:B +, Modrý:B-, Žlutý a Bílý nezapojujte.

2. - pro menší kroutící moment (0.90N.m = 127oz-in) ale vyšší maximální rychlost:

Černý: A +; Žlutý: A-; Červený: B +; Bílý: B-, Zelený a Modrý nezapojujte.

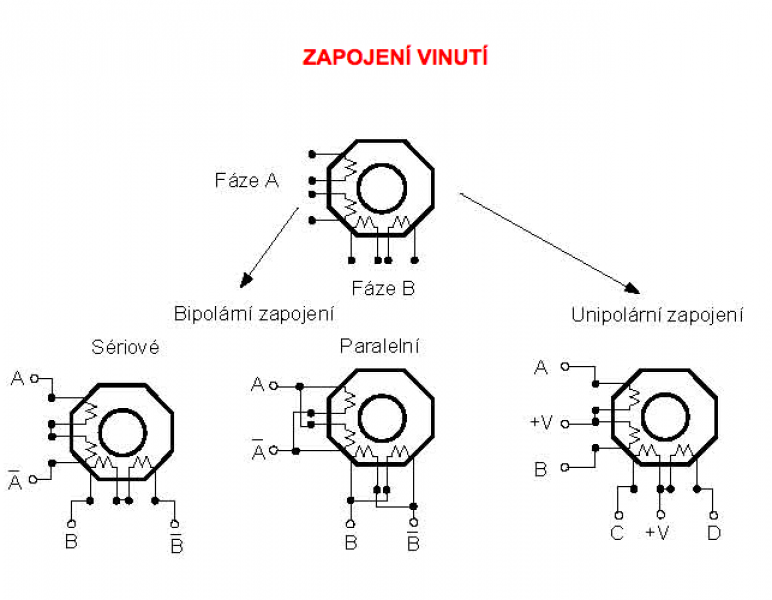

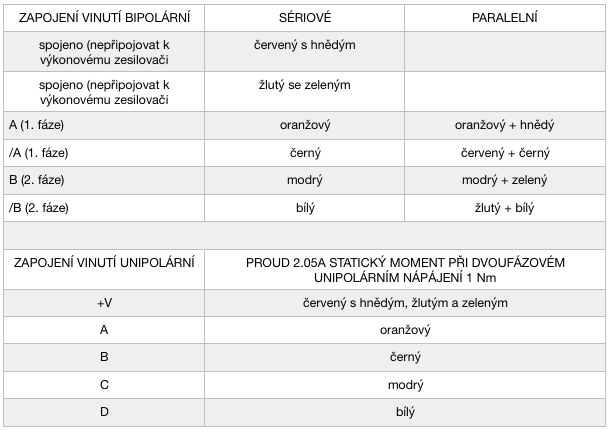

  • V případě motorů s 8 kabelovými vývody a osou na obě strany jsou možnosti zapojení na obrázku k výrobku.



V případě potřeby většího počtu kusů naskladníme do 2-3 dnů s možností individuální slevy (od 10ks).
