Upgrade 3D tiskové hlavy- J-head bowden

Představujeme vám 3D tiskovou hlavu J-head bowden. Má od sebe oddělenou horkou a studenou část. Dosahuje se vysoké rychlosti tisku. Má hladký chod bez zasekávání struny. Rychlý upgrade na E3D provedete snadno pomocí videonávodu, které najdete níže.

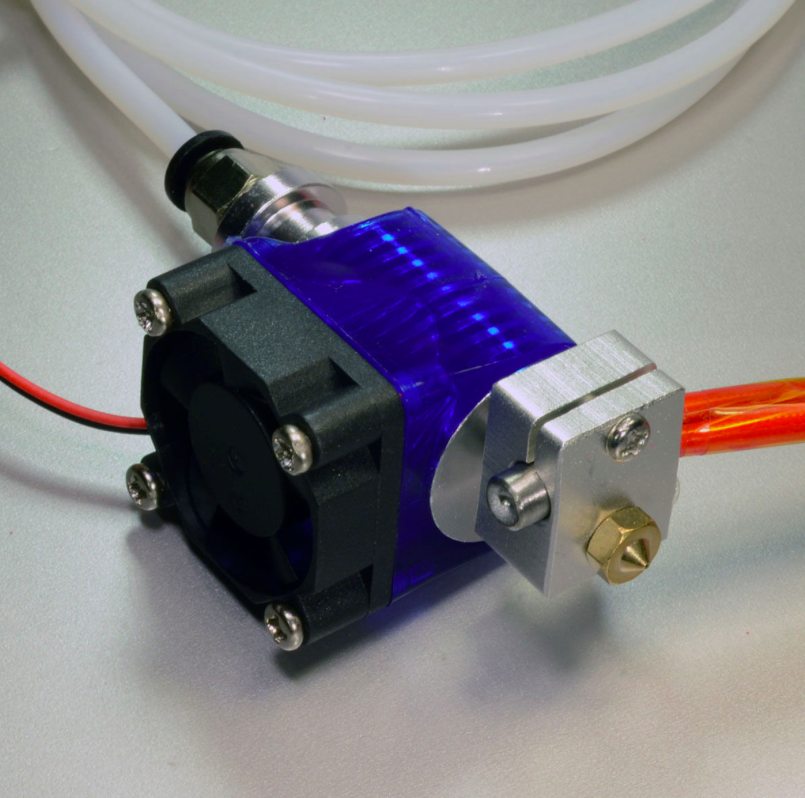

Představujeme vám kompletní 3D tiskovou hlavu J-head bowden vhodnou pro 3D tiskárny Půša a RepRap. Výměna tiskové hlavy se provádí, pokud je zapotřebí servis tiskové hlavy nebo její výměna v rámci reklamace. Nebo v případě, že chcete tiskovou hlavu zaměnit za jiný kus či jiný typ.

Výhody:

  • možnost výměny za starou nebo nefunkční hlavu (3D tiskárna Průša i3, ale i v jiných)
  • výdržnost krátkodobě 300°C např. pro polykarbonát, stále 270°C
  • vnitřní trubička PTFE zaručuje hladký chod bez zasekávání struny

Nevýhoda:

  • vždy nutné zapnuté chlazení

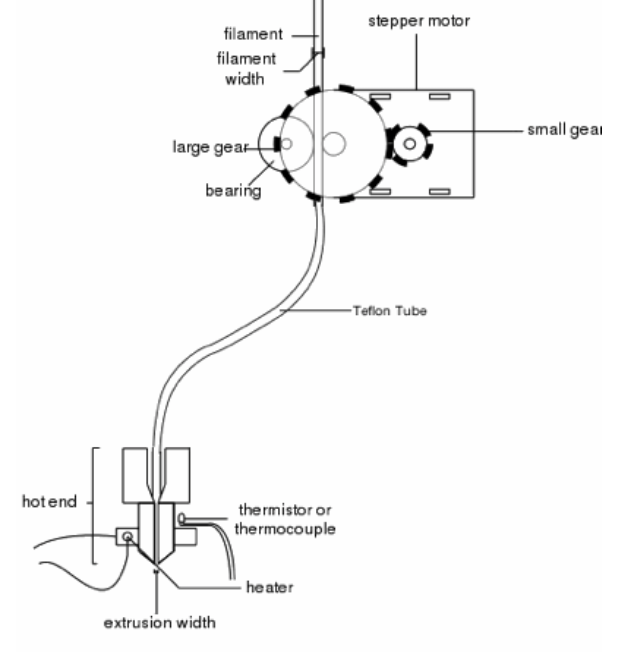

Schéma tiskové hlavy tipu Bowden
Tisková hlava je často též nazývaná extruder (z anglického extrude - vytlačovat), patří mezi nejdůležitější součásti 3D tiskárny.

Chci navštívit e-shop

Skládá se:

  • ze studené části
  • horké části

Existují dva typy tiskových hlav:

  • přímým pohonem
  • hlavy typu Bowden

přímých pohonů se krokový motor podávající tiskovou strunu, nachází v těsné blízkosti trysky jako je například Extruder MK8

Nevýhody:

  • značná hmostnost krokového motoru
  • silný vliv setrvačních sil ovlivňujících parametry tisku
  • je nutné přizpůsobit rychlost polohování tiskové hlavy tak, aby tyto síly ovlivňovaly tisk co nejméně

Hlavy typu Bowden

Výhody:

  • mají oddělenu horkou část od studené
  • krokový motor se nachází na části tiskárny, která není v pohybu
  • tisková struna může být dopravována i v relativné dlouhé ohebné trubičce
  • trubička je vyrobena z teflonu
  • nižší setrvačné síly působící na tiskovou hlavu
  • dosahuje se vyšších rychlostí tisku

Nevýhody:

  • snížená přesnost dávkování materiálu, kterou pocítíte spíše při výměně filamentu.
  • větší vzdálenost trysky a podavacího zařízení, což může znamenat nemožnost tisknout nejměkčí flex materiály

V e-shopu máme k dizpozici také 3D tiskovou hlavu Multicolor Extruder 3v1 a 3D tiskovou hlavu J-head pro 3D tiskárny.

Videonávod na upgrade 3D tiskové hlavy:



 3 ukázky fotografií : 6​a​ je tisková hlava příliš vysoko, obrázek 6​b​ vyobrazuje první vrstvu na dobře zkalibrované tiskárně a na obrázku 6​c ​je vrstva s tiskovou hlavou příliš nízko.

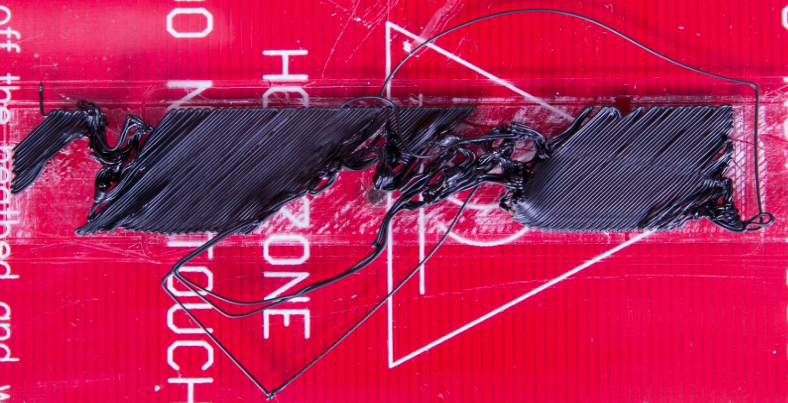

Obr. 6a ­ Tryska je příliš vysoko nad sklem, filament se nepřilepil na podložku správně a odlepuje se.
Obr.6a Tryska je příliš vysoko nad sklem, filament se nepřilepil na podložku správně a odlepuje se.

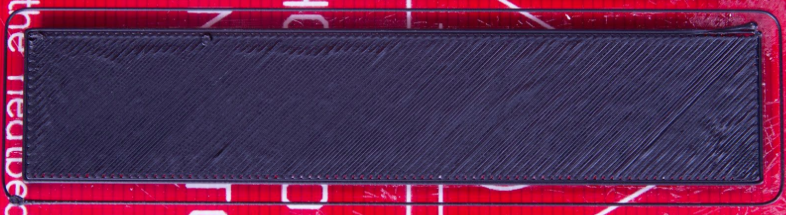

 Obr. 6b ­ Správně zkalibrovaná tiskárna, plynulé navázání jednotlivých vrstev filamentu na sebe.
Obr.6b Správně zkalibrovaná tiskárna, plynulé navázání jednotlivých vrstev filamentu na sebe.

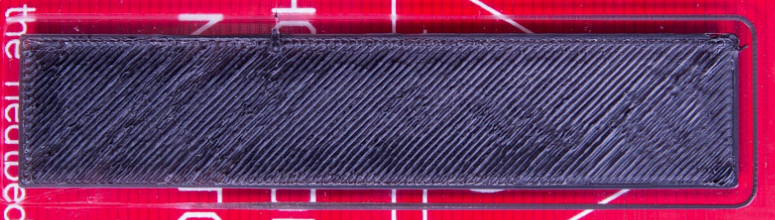

Obr. 6c ­ Tryska je moc blízko sklu. Vrstvy jsou příliš u sebe.
Obr.6c ­ Tryska je moc blízko sklu. Vrstvy jsou příliš u sebe.





Mám zájem o 3D tiskovou hlavu
