Popis

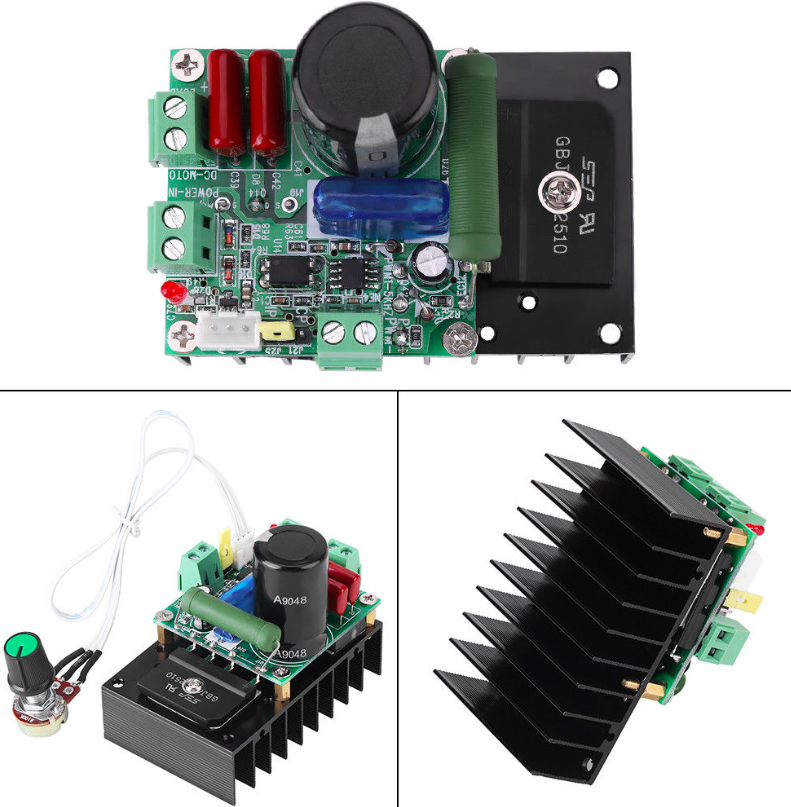

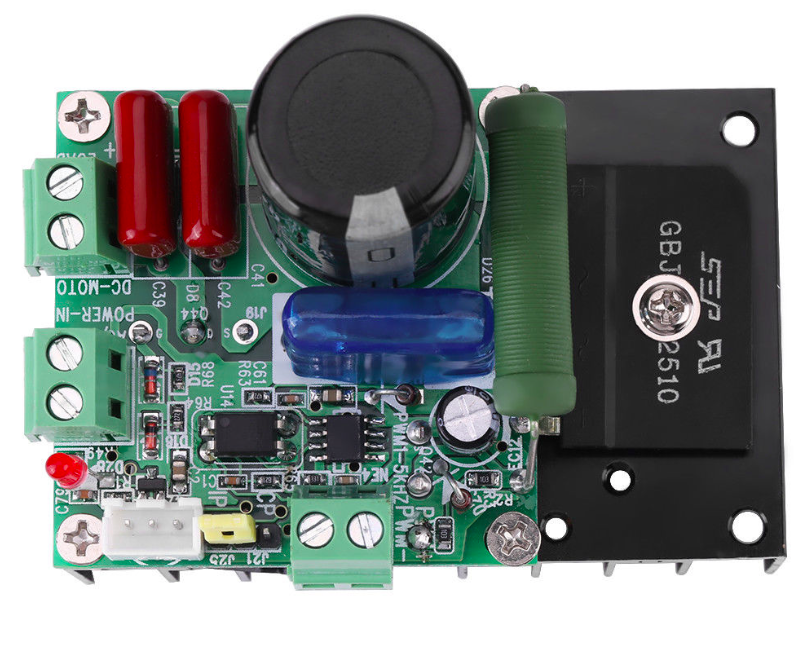

Řídící obvod pro napojení k PWM výstupu desky, který umožní řídit otáčky vřetena přímo přes program počítače. Vhodné pro menší vřetena hobby CNC frézek (testováno s 48V 400W). Možnost manuálního řízení přes potenciometr, kdy stačí jen přepinovat svorky. Tento regulátor otáček motoru podporuje AC a DC vstup.
Parametry a popis výrobce:
- Rozsah vysokého napětí, podpora 15-160VDC vstup, podpora 12-110VAC vstup.

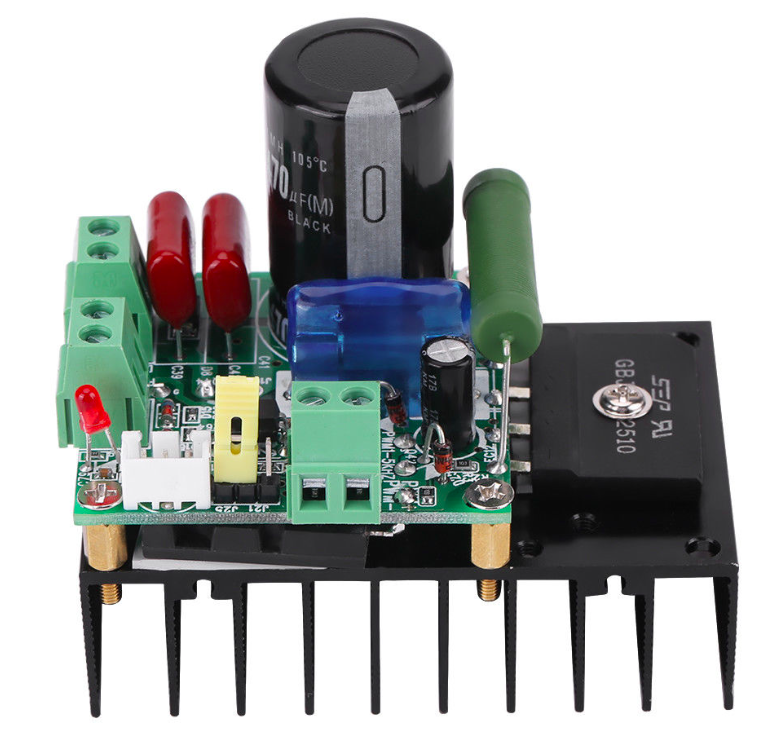

- Velký chladič s montážními otvory.
- Ovládání velmi vysokého výkonu podpora 5A proudu.

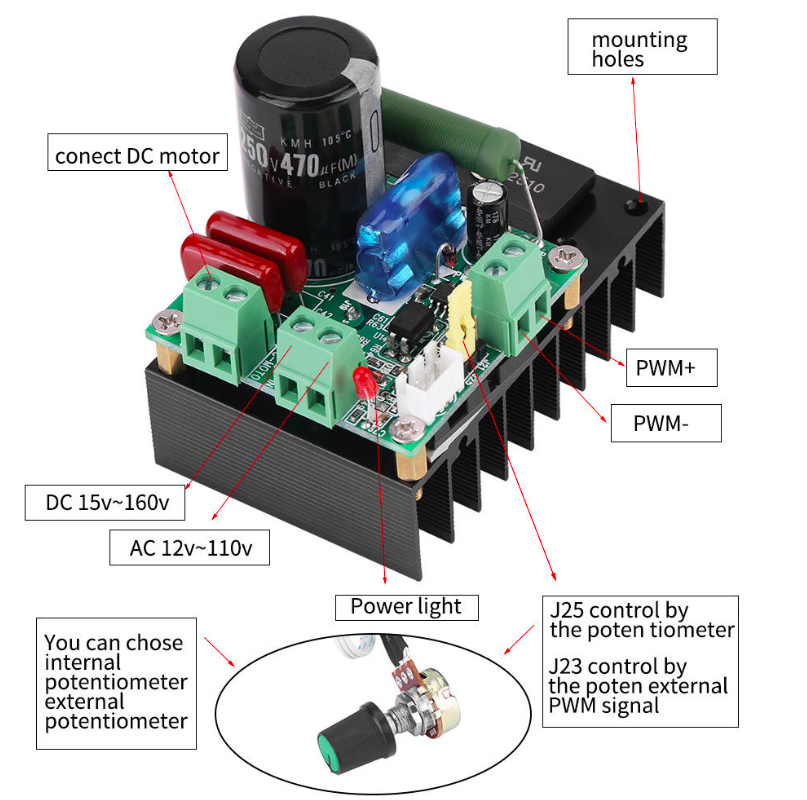

- Vnitřní řízení rychlosti PWM nebo může také podporovat externí ovládání PWM vstupního signálu přes potenciometr, externí PWM vstupní požadavky: úroveň 3.5-12V VPP, frekvence 1K-10KHZ, poměr výkonu je 0% až 93%. zejména platí pro řízení otáček vřetena MACH3. Při externím řízení PLC se používá 2K odpor.
- Může být použita pro ovládání většiny DC motoru na trhu, pokud je stejnosměrný odpor motoru > 2 Ohm DC.
- Konverzní poměr je asi 97% a výkon desky je jiný, když je napětí jiné. 160VDC, 2A zatížení motoru, max. 2W.
- Tento regulátor není vhodný pro stejnosměrný motor, který má stejnosměrný odpor < 2 Ohm DC
- Pokud je řídící deska vybavena stejnosměrným motorem, musí splňovat následující podmínky: proud 2 R
- Vybavena ochranou pojistek a lepším výkonem.

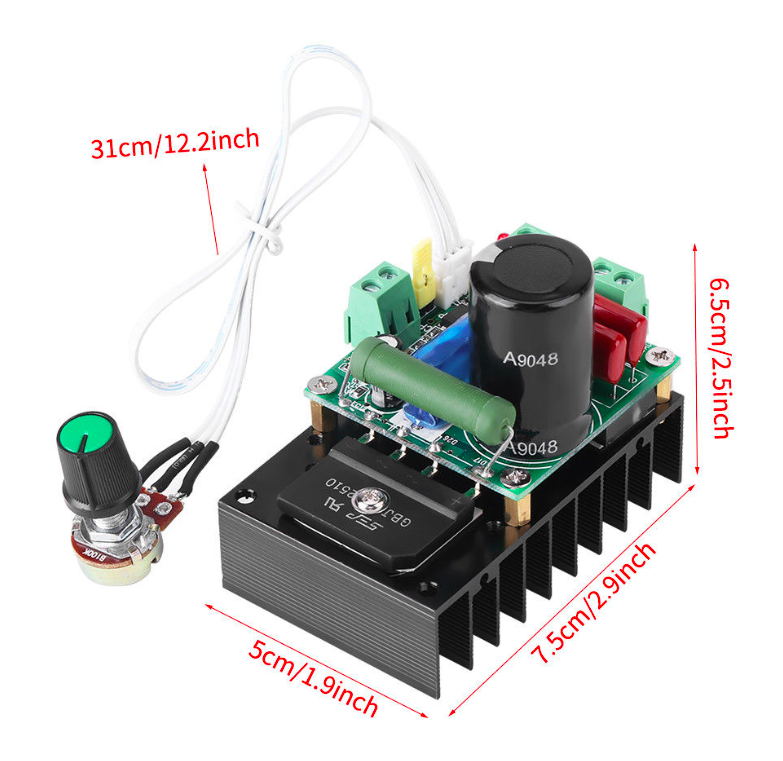

Specifikace:
- Napěťový vstup: 15-160VDC, 12-110VAC
- Maximální proud: 5A
- Hmotnost: 135g
-
